1 Isaac Sim 4.5 与 MoveIt 通信教程

Vita2026/5/2大约 12 分钟

——以 UR10e 机械臂为例

本项目实现了一套基于 ROS Noetic 与 NVIDIA Isaac Sim 4.5 的数字孪生系统，核心目标是通过 MoveIt 进行路径规划，并在 Isaac Sim 物理仿真环境中同步执行。

1. 项目核心目标

核心目标是：

在 Isaac Sim 4.5 中加载机械臂 USD 模型，同时通过 ROS Noetic + MoveIt 完成机械臂运动规划，并将 MoveIt 规划出的关节轨迹发送给 Isaac Sim 执行，从而实现 Isaac Sim 与 MoveIt 之间的通信联动。

整体通信链路可以理解为：

MoveIt / RViz
    ↓
规划机械臂关节轨迹
    ↓
ROS Topic / JointState
    ↓
Python 通信脚本解析关节状态
    ↓
转换为 Isaac Sim 可执行的关节目标
    ↓
Isaac Sim 中的机械臂执行动作

也可以简单理解为：

MoveIt 负责规划
Python 脚本负责中转
Isaac Sim 负责执行

2. 项目结构

建立如下所示的项目：

ISAACSIM_MOVEIT/
├── .vscode/
│   └── VSCode 配置文件
│
├── doc/
│   └── 项目说明文档、笔记、配置说明等
│
├── launch/
│   └── ur10e_isaac_execution.launch     // ROS 的 launch 启动文件
│
├── ros_ws/                              // 存放 ROS 相关功能包
│   ├── build/
│   ├── devel/
│   ├── src/
│   │   └── ur_robot_noetic/             // 官方 UR 系列功能包
│   └── CMakeLists.txt
│
├── scripts/
│   └── ur10e_combined_joints_publisher.py  // 通信中转脚本
│
└── sim_ws/                            // 存放 Isaac Sim 相关文件
    ├── config/
    └── usd/                                // 存放 USD 文件

3. `ros_ws` 说明

ros_ws 是 ROS Noetic 工作空间，主要用于存放 UR 机械臂相关 ROS 功能包和 MoveIt 配置包。

在 src 下存放官方的 UR 系列功能包，下载链接为：

https://github.com/ros-industrial/universal_robot

下载后可以修改功能包名称，例如：

ur_robot_noetic

3.1 编译 ROS 工作空间

进入 ros_ws 目录：

cd ros_ws

执行编译：

catkin_make

编译成功后，加载 ROS 工作空间环境变量：

source devel/setup.bash

启动 UR10e 的 MoveIt demo：

roslaunch ur10e_moveit_config demo.launch

如果成功加载出 UR10e 的 RViz 模型，则说明 MoveIt 配置基本正常，可以继续下一步。

表示启动 ur10e_moveit_config 功能包下的 demo.launch 文件。

● UR10e 模型是否正常显示
● MotionPlanning 插件是否正常加载
● Planning Group 是否正确
● 末端目标点是否可以拖动
● 点击 Plan 是否可以规划成功
● 点击 Execute 是否可以产生执行轨迹
● /joint_states 是否有数据输出
● /move_group/fake_controller_joint_states 是否有数据输出

查看话题列表：

rostopic list

查看关节状态：

rostopic echo /joint_states

查看 MoveIt fake controller 输出：

rostopic echo /move_group/fake_controller_joint_states

如果 /move_group/fake_controller_joint_states 有数据，说明 MoveIt 在虚拟执行时能够输出规划后的关节状态。

4. `sim_ws` 说明

sim_ws 文件夹用于存放 Isaac Sim 侧相关文件，主要包括机器人 USD 模型、Isaac Sim 场景文件、Action Graph 配置说明以及与 ROS 通信相关的参数文件。

4.1 Isaac Sim 中加载 USD 模型

打开 Isaac Sim 4.5 后，执行以下步骤：

1. 新建空场景
2. 导入 sim_ws/usd/ 下的 UR10e USD 模型
3. 检查机器人是否正常显示
4. 检查机器人是否具有 Articulation Root
5. 检查关节名称是否与 ROS / MoveIt 一致
6. 检查机器人 prim 路径是否正确
7. 配置 Action Graph 通信节点
8. 保存 Isaac Sim 场景

● 建议将机器人放在 Isaac Sim 的如下路径下：

/World/UR10e

● 建议将Action Graph放在 Isaac Sim 的如下路径下：

/World/Action Graph

如果路径不一致，Isaac Sim 就无法正确控制机械臂或发布机械臂状态。

● 新建Action Graph步骤为:

Window > Graph Editors > Action Graph

此时，屏幕下方或侧边会弹出 Action Graph 的编辑器面板。
点击 New Action Graph 按钮。此时会弹出一个对话框，要求你指定该 Graph 的路径：

建议路径：/World/ActionGraph

4.2 启用 ROS1 Bridge

由于本项目使用的是：ROS Noetic，因此 Isaac Sim 中应启用 ROS1 Bridge。

按照以下步骤启用：

Window
    ↓
Extensions
    ↓
搜索 ROS Bridge
    ↓
启用 ROS1 Bridge

4.3 Action Graph 的作用

本项目中，Isaac Sim 侧通过 Action Graph 完成 ROS 与 Isaac Sim 的通信。

Action Graph 的主要作用包括两部分：

第一部分：ROS → Isaac Sim
接收 ROS 中的 /joint_command 话题，
并将关节目标发送给 Articulation Controller，
驱动 Isaac Sim 中的 UR10e 机械臂运动。

第二部分：Isaac Sim → ROS
将 Isaac Sim 中的仿真时间、关节状态和 TF 坐标树发布给 ROS，
用于 RViz / MoveIt 显示和状态同步。

因此，Action Graph 是一个 双向通信结构：

4.4 当前 Action Graph 节点组成

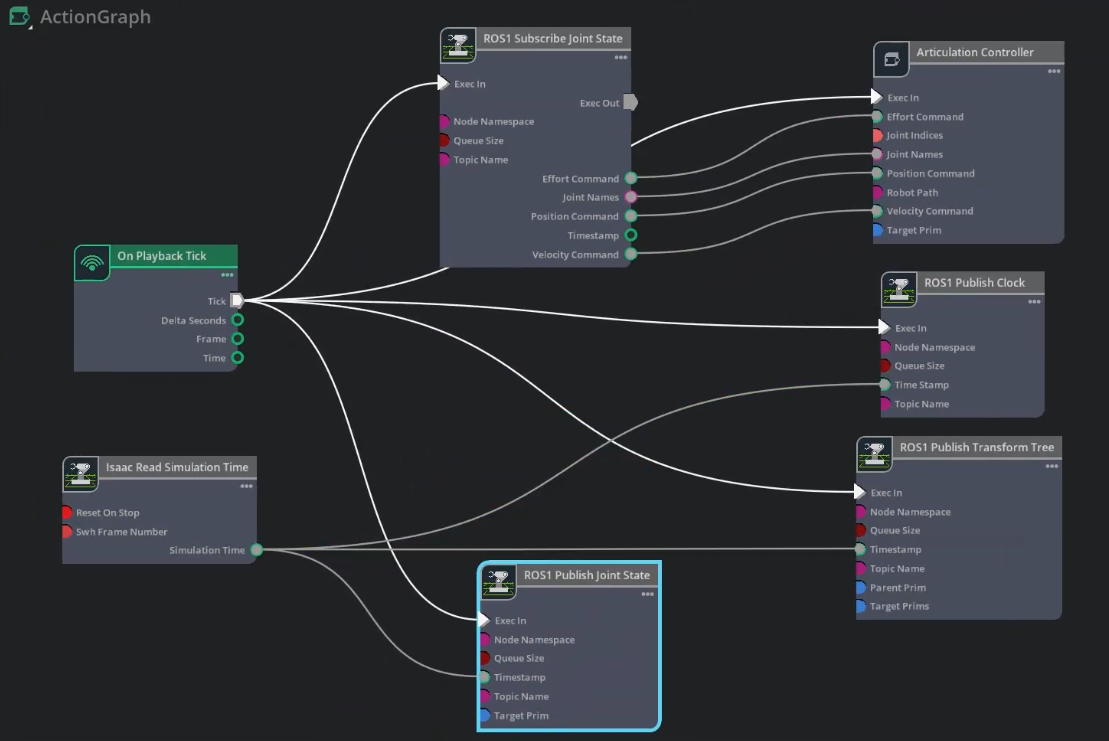

本项目构建了一个通用的简单的Action Graph，如图所示：

当前 Action Graph 主要包含以下节点：

On Playback Tick
Isaac Read Simulation Time
ROS1 Subscribe Joint State
Articulation Controller
ROS1 Publish Clock
ROS1 Publish Joint State
ROS1 Publish Transform Tree

各节点作用如下：

节点	作用
`On Playback Tick`	Isaac Sim 点击 Play 后，每个仿真周期触发一次执行信号
`Isaac Read Simulation Time`	读取 Isaac Sim 当前仿真时间
`ROS1 Subscribe Joint State`	订阅 ROS 侧发布的 `/joint_command` 关节命令
`Articulation Controller`	根据关节命令驱动 Isaac Sim 中的机械臂运动
`ROS1 Publish Clock`	向 ROS 发布 Isaac Sim 仿真时间 `/clock`
`ROS1 Publish Joint State`	向 ROS 发布 Isaac Sim 中机械臂当前关节状态 `/joint_states`
`ROS1 Publish Transform Tree`	向 ROS 发布 Isaac Sim 中机器人的 TF 坐标树 `/tf`

4.5 Action Graph 的输入控制链路

第一条链路是 ROS 控制 Isaac Sim。

其作用是：

接收 MoveIt 规划后的关节目标，
并驱动 Isaac Sim 中的 UR10e 机械臂运动。

链路如下：

MoveIt / RViz
    ↓
/move_group/fake_controller_joint_states
    ↓
topic_tools relay
    ↓
/joint_command_desired
    ↓
ur10e_combined_joints_publisher.py
    ↓
/joint_command
    ↓
ROS1 Subscribe Joint State
    ↓
Articulation Controller
    ↓
UR10e USD Robot

4.6 Action Graph 关键参数配置

当前 Action Graph 中各节点建议配置如下：

节点	关键参数	建议配置
`ROS1 Subscribe Joint State`	`Topic Name`	`/joint_command`
`ROS1 Subscribe Joint State`	`Queue Size`	`1`
`Articulation Controller`	`Target Prim`	`/World/UR10e`
`ROS1 Publish Clock`	`Topic Name`	`/clock`
`ROS1 Publish Joint State`	`Topic Name`	`/joint_states`
`ROS1 Publish Joint State`	`Target Prim`	`/World/UR10e`
`ROS1 Publish Transform Tree`	`Topic Name`	`/tf`
`ROS1 Publish Transform Tree`	`Target Prims`	`/World/UR10e`
`Isaac Read Simulation Time`	`Simulation Time`	连接到 Clock、Joint State、TF 的 Timestamp
`On Playback Tick`	`Tick`	连接到所有需要周期执行的节点

需要重点注意：

Articulation Controller 的 Target Prim
ROS1 Publish Joint State 的 Target Prim
ROS1 Publish Transform Tree 的 Target Prims

这几个路径必须与 Isaac Sim Stage 中机器人实际路径一致。

4.7 Action Graph 对应 ROS 话题

当前 Action Graph 对应的 ROS 话题关系如下：

ROS 话题	方向	作用
`/joint_command`	ROS → Isaac Sim	Python 中转脚本发送给 Isaac Sim 的最终关节命令
`/clock`	Isaac Sim → ROS	Isaac Sim 发布仿真时间
`/joint_states`	Isaac Sim → ROS	Isaac Sim 发布当前机械臂关节状态
`/tf`	Isaac Sim → ROS	Isaac Sim 发布机器人 TF 坐标树
`/move_group/fake_controller_joint_states`	MoveIt → ROS	MoveIt fake controller 输出的虚拟关节状态
`/joint_command_desired`	ROS 内部中转	relay 转发后的期望关节命令

4.8 配置完成后的检查方法

配置完成后，需要检查 ROS 和 Isaac Sim 两侧是否都正常。

首先检查 ROS 侧是否有最终关节命令：

rostopic echo /joint_command

如果 /joint_command 有数据，说明 Python 中转脚本已经正常发布关节命令。

然后检查 Isaac Sim 是否发布仿真时间：

rostopic echo /clock

检查 Isaac Sim 是否发布关节状态：

rostopic echo /joint_states

检查 Isaac Sim 是否发布 TF：

rostopic echo /tf

也可以查看 TF 树：

rosrun rqt_tf_tree rqt_tf_tree

如果 /joint_command 有数据，但是 Isaac Sim 中机械臂不动，优先检查：

1. Isaac Sim 是否点击了 Play
2. ROS1 Bridge 是否启用
3. ROS1 Subscribe Joint State 的 Topic Name 是否为 /joint_command
4. Articulation Controller 的 Target Prim 是否正确
5. UR10e USD 模型是否具有 Articulation Root
6. /joint_command 中的 joint_names 是否与 USD 中关节名称一致

4.9 保存 Isaac Sim 场景

Action Graph 配置完成后，保存 Isaac Sim 场景文件，避免每次重新配置。

可以保存为：

sim_ws/usd/ur10e_isaac_moveit_scene.usd

用于保存完整仿真场景，包括：

● UR10e USD 模型
● Action Graph
● ROS1 Bridge 通信配置
● 场景环境
● 光源与相机配置

5. `ur10e_combined_joints_publisher.py` 说明

这个脚本的核心作用是：

订阅 MoveIt 规划得到的轨迹或虚拟执行关节状态
    ↓
解析 JointState 中的 name 和 position
    ↓
使用字典缓存所有关节的最新状态
    ↓
将完整关节状态发布给 Isaac Sim
    ↓
Isaac Sim 根据 /joint_command 驱动机械臂运动

在本项目中，该脚本相当于 MoveIt 与 Isaac Sim 之间的 通信中转站。

5.1 为什么需要中转脚本

需要一个 Python 脚本完成：

/move_group/fake_controller_joint_states
    ↓
/joint_command_desired
    ↓
ur10e_combined_joints_publisher.py
    ↓
/joint_command
    ↓
Isaac Sim Action Graph

其中：

话题	作用
`/move_group/fake_controller_joint_states`	MoveIt 虚拟执行输出的关节状态
`/joint_command_desired`	中间期望关节命令话题
`/joint_command`	发送给 Isaac Sim 的最终关节命令话题

5.2 `ur10e_combined_joints_publisher.py` 文件

#!/usr/bin/env python3

import rospy
from sensor_msgs.msg import JointState

# 定义全局字典用于缓存关节状态。
# 即使 MoveIt 只发布了部分正在移动的关节，该字典也能确保发给 Isaac Sim 的是完整的全身指令。
joints_dict = {}

def joint_states_callback(message):
    joint_commands = JointState()
    joint_commands.header = message.header

    # 遍历接收到的 JointState 消息，更新对应关节在字典中的位置数值。
    for i, name in enumerate(message.name):
        joints_dict[name] = message.position[i]

        # 处理镜像关节或关联关节（Mimic Joints）。
        # 如果未来添加了双指夹爪（如 Robotiq），可在此处让从动关节自动同步主动关节的数值。
        # 例如：
        # if name == "finger_joint_1":
        #     joints_dict["finger_joint_2"] = message.position[i]

    # 从字典中提取所有的关节名称和对应的位置数值并转换为列表。
    # 这能保证发布的控制指令始终包含机器人当前已知的全部关节状态。
    joint_commands.name = list(joints_dict.keys())
    joint_commands.position = list(joints_dict.values())

    # 将合并后的完整关节消息发布给 Isaac Sim 的 Action Graph 节点。
    pub.publish(joint_commands)

if __name__ == "__main__":
    # 初始化 ROS 节点。
    rospy.init_node("ur10e_combined_joints_publisher")

    # 定义发布者：向 Isaac Sim 的 /joint_command 话题发送指令。
    pub = rospy.Publisher("/joint_command", JointState, queue_size=1)

    # 定义订阅者：接收来自 MoveIt 规划器的 /joint_command_desired 期望位置信号。
    rospy.Subscriber("/joint_command_desired", JointState, joint_states_callback, queue_size=1)

    rospy.loginfo("UR10e 通信中枢已准备就绪...")
    rospy.spin()



# 两者之间的关系：中转站
# 在项目中，ur10e_combined_joints_publisher.py 脚本就充当了这两个话题之间的"翻译官"和"中转站"：
#
# 订阅 /joint_command_desired：获取 MoveIt 发出的局部或最新的目标。
#
# 字典缓存处理：通过 joints_dict 记忆所有关节的状态，确保指令的完整性。
#
# 发布到 /joint_command：将汇总后的、包含全身关节数据的完整指令发送给 Isaac Sim，驱动机器人运动。

6. `ur10e_isaac_execution.launch` 说明

该部分用于一键启动 ROS 相关节点，主要包括：

● 启用仿真时间
● 启动 Python 通信中转脚本
● 加载 UR10e 的 MoveIt 规划上下文
● 将 MoveIt fake controller 的关节状态转发到 /joint_command_desired
● 启动 MoveGroup 核心节点
● 启动 RViz 可视化界面
● 发布必要的静态 TF 坐标变换

6.1 launch 文件代码

<launch>
  <!-- 启用仿真时间 -->
  <param name="use_sim_time" value="true" />

  <!-- 1. 启动数据转换脚本（通过我们在包里建立的软链接） -->
  <node pkg="ur10e_moveit_config" name="ur10e_combined_joints_publisher" type="ur10e_combined_joints_publisher.py" />

  <!-- 2. 加载 UR10e 的 MoveIt 规划上下文 -->
  <include file="$(find ur10e_moveit_config)/launch/planning_context.launch">
    <arg name="load_robot_description" value="true"/>
  </include>

  <!-- 3. 话题中转：将 MoveIt 的虚拟轨迹输出转发给转换脚本 -->
  <node name="joint_command_publisher" pkg="topic_tools" type="relay" args="/move_group/fake_controller_joint_states /joint_command_desired" />

  <!-- 4. 启动 MoveGroup 核心节点 -->
  <include file="$(find ur10e_moveit_config)/launch/move_group.launch">
    <arg name="allow_trajectory_execution" value="true"/>
    <!-- 修正点：使用 fake_execution 替代 moveit_controller_manager -->
    <arg name="fake_execution" value="true"/>
    <arg name="info" value="true"/>
  </include>

  <!-- 5. 启动 RViz -->
  <node name="rviz" pkg="rviz" type="rviz" args="-d $(find ur10e_moveit_config)/launch/moveit.rviz" />

  <!-- 6. 模拟静态发布点 -->
  <node pkg="tf" type="static_transform_publisher" name="base_link_to_base" args="0 0 0 0 0 0 base_link base 100" />

  <node pkg="tf" type="static_transform_publisher" name="wrist_3_to_flange" args="0 0 0 0 0 0 wrist_3_link flange 100" />

  <node pkg="tf" type="static_transform_publisher" name="flange_to_tool0" args="0 0 0 0 0 0 flange tool0 100" />

  <node pkg="tf" type="static_transform_publisher" name="base_link_to_inertia" args="0 0 0 0 0 0 base_link base_link_inertia 100" />
</launch>

6.2 launch 重要部分解释

1 启用仿真时间

<param name="use_sim_time" value="true" />

该参数表示 ROS 系统使用仿真时间。

在 Isaac Sim、Gazebo 等仿真环境中，通常需要开启：

use_sim_time = true

这样 ROS 节点可以与仿真环境时间保持一致。

2 启动通信中转脚本

<node pkg="ur10e_moveit_config" name="ur10e_combined_joints_publisher" type="ur10e_combined_joints_publisher.py" />

该节点用于启动：

ur10e_combined_joints_publisher.py

作用是：

订阅 /joint_command_desired
发布 /joint_command

也就是将 MoveIt 侧的关节状态转换为 Isaac Sim 可以接收的关节控制命令。

3 发布静态 TF

<node pkg="tf" type="static_transform_publisher" name="base_link_to_base" args="0 0 0 0 0 0 base_link base 100" />

这些静态 TF 的作用是补齐 ROS / MoveIt 中可能需要的坐标系，使 TF 树保持完整。

例如：

base_link → base
wrist_3_link → flange
flange → tool0
base_link → base_link_inertia

如果 RViz 中出现某些 frame 缺失，可以通过静态 TF 临时补齐。

7. 启动步骤

7.1 第一步：启动 roscore

打开第一个终端：

roscore

该命令用于启动 ROS Master，是 ROS 节点通信的基础。

7.2 第二步：加载 ROS 工作空间

打开第二个终端：

cd ros_ws
source devel/setup.bash

如果已经写入 ~/.bashrc，则可以不用每次手动 source。

7.3 第三步：启动 Isaac Sim 4.5

打开 Isaac Sim 4.5，加载 UR10e 的 USD 模型，例如：

~/ISAACSIM_MOVEIT/sim_ws/usd/ur10e_robot.usd

在 Isaac Sim 中确认：

● 机器人模型已经加载
● 机器人 prim 路径正确
● Articulation Root 正确
● ROS Bridge 已启用
● Action Graph 已经建立
● Action Graph 订阅的话题为 /joint_command

7.4 第四步：启动 ROS 侧 launch 文件

在第二个终端中执行：

cd isaacsim_moveit

roslaunch ./launch/ur10e_isaac_execution.launch

7.5 第五步：检查 ROS 话题

启动后检查话题：

rostopic list

重点查看是否存在：

/joint_states
/joint_command
/joint_command_desired
/move_group/fake_controller_joint_states
/tf
/tf_static

查看 MoveIt 输出：

rostopic echo /move_group/fake_controller_joint_states

查看中转话题：

rostopic echo /joint_command_desired

查看发送给 Isaac Sim 的最终话题：

rostopic echo /joint_command

7.6 第六步：在 RViz 中规划执行

在 RViz 中执行以下操作：

1. 在 MotionPlanning 面板中选择 Planning Group
2. 拖动末端执行器目标点
3. 点击 Plan
4. 如果轨迹规划成功，点击 Execute
5. 观察 Isaac Sim 中 UR10e 是否同步运动

如果 Isaac Sim 中机械臂能够跟随 RViz / MoveIt 的执行结果同步运动，说明通信链路建立成功。

8. 整体通信逻辑总结

本项目的整体通信逻辑如下：

RViz / MoveIt
    ↓
用户拖动目标点并点击 Plan / Execute
    ↓
MoveIt 进行运动规划
    ↓
fake_controller 输出虚拟执行关节状态
    ↓
/move_group/fake_controller_joint_states
    ↓
topic_tools relay
    ↓
/joint_command_desired
    ↓
ur10e_combined_joints_publisher.py
    ↓
/joint_command
    ↓
Isaac Sim Action Graph
    ↓
UR10e USD 机械臂同步运动

可以进一步总结为：

MoveIt 产生目标关节状态
Python 脚本整理完整关节命令
Isaac Sim 执行关节命令
